제품 상세 정보:
|
| 타입: | 1D, 1.5D, 3D | 사이즈: | Sch5s~Sch160 |
|---|---|---|---|
| 서피스는 끝났습니다: | 모래 폭파 | 테스트: | 엑스레이,P/T |
| 재료: | Inconel600 | ||
| 강조하다: | ASME B16.9 Alloy Steel Pipe Fittings,DN50 Titanium Alloy Steel Pipe Fittings,Sch10 Alloy Steel Pipe Fittings |
||

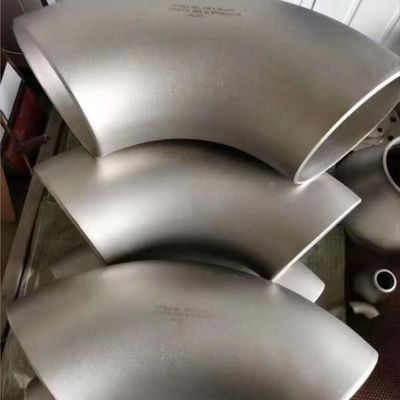

ASME B16.9 티타늄 등급 2 Ti 팔꿈치 90도 R-1.5d 60.3*2.77mm DN50 Sch10
na 배관 시스템에서 엘보는 파이프의 방향을 변경하는 파이프 조각입니다. 각도에 따라 45° 및 90°180° 3가지가 가장 일반적으로 사용되며 엔지니어링 요구 사항에 따라 60° 및 기타도 포함됩니다. 비정상적인 앵글 엘보.엘보 재료는 주철, 스테인리스 스틸, 합금강, 소성 주철, 탄소강, 비철금속 및 플라스틱 등입니다. 파이프 연결 방법에는 다음이 포함됩니다. 직접 용접(가장 일반적인 방법) 플랜지 연결, 핫멜트 연결, 전기 용융 연결, 스레드 연결 및 소켓 유형 연결. 생산 공정에 따라 용접 엘보, 스탬핑 엘보, 푸시 엘보, 캐스팅 엘보 등으로 나눌 수 있습니다. 다른 이름: 90도 굽힘, 직각 굽힘, 사랑 굽힘 등.
제품 설명
| 굽힘 정도 | 30,45,60,90,120.180도 |
| 유형 | R=1D, 1.5D, 3D |
| 동등하고 감소 | |
| 긴 반경과 짧은 반경 | |
| 크기 | DN15~1200,NPS1/2~48”,Sch5s~Sch160 |
| 재료 |
GR1,GR2,GR7,N200/201,N6, 인코넬600,모넬400,하스텔로이-C276 |
| 기준 |
ASTM B363, ASME B16.9, ANSI B16.5 HG/T3651 |
| 공예 | 용접, 이음매 없는 |
| 표면 완료 | 샌드 블라스팅, 연마, 산세척 |
| 시험 | 엑스레이,P/T |
| NS | 국민연금 | 외경(mm) | Sch10s | Sch40s |
| 15 | 1/2 | 21.3 | 2.11 | 2.77 |
| 20 | 삼/4 | 26.7 | 2.11 | 2.87 |
| 25 | 1 | 33.4 | 2.77 | 3.38 |
| 32 | 11/4 | 42.2 | 2.77 | 3.56 |
| 40 | 11/2 | 48.3 | 2.77 | 3.68 |
| 50 | 2 | 60.3 | 2.77 | 3.91 |
| 65 | 21/2 | 73.0 | 3.05 | 5.16 |
| 80 | 삼 | 88.9 | 3.05 | 5.49 |
| 100 | 4 | 114.3 | 3.05 | 6.02 |
| 150 | 6 | 168.3 | 3.40 | 7.11 |
| 200 | 8 | 219.1 | 3.76 | 8.18 |
| 250 | 10 | 273.0 | 4.19 | 9.27 |
| 300 | 12 | 323.8 | 4.57 | 9.53 |
| 350 | 14 | 355.6 | 4.78 | — |
| 400 | 16 | 406.4 | 4.78 | — |
| 450 | 18 | 457 | 4.78 | — |
| 500 | 20 | 508 | 5.54 | — |
| 600 | 24 | 610 | 6.35 | — |
