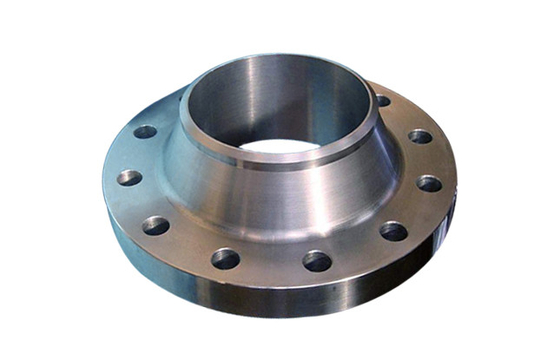

직경 맞대기 용접 플랜지를 가진 높고 낮은 압력 편평한 용접 플랜지 국가 기준

직경 맞대기 용접 플랜지를 가진 높고 낮은 압력 편평한 용접 플랜지 국가 기준

1. 플랜지 연결 또는 플랜지 조인트는 조립된 씰링 구조의 그룹으로 플랜지, 가스켓 및 볼트로 연결되는 분리 가능한 연결을 말합니다.파이프 플랜지는 파이프 라인 장치에 파이프가있는 플랜지를 말하며 장비에 사용되는 경우 장비의 가져오기 및 내보내기 플랜지를 나타냅니다.
2. 국제 파이프 플랜지 표준의 여러 시스템
1) 유럽 플랜지 시스템: 독일 DIN(러시아 포함)
A, 공칭 압력: 0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0 Mpa
B. 일반적인 계산 직경: 15~2000mm
C, 플랜지 구조 유형: 플랫 용접 플레이트, 플랫 용접 링 느슨한 슬리브 유형, 롤 가장자리 느슨한 슬리브 유형, 롤 가장자리 느슨한 슬리브 유형, 용접 링 느슨한 슬리브 유형, 용접 유형, 목 나사 연결 유형, 일체형 및 플랜지 커버
D, 플랜지 씰링 표면: 평평한 표면, 오목한 표면, 오목한 표면, 장부 홈 표면, 고무 링 연결 표면, 렌즈 표면 및 다이어프램 용접 표면
E. 1980년 소련에서 발행된 OCT 파이프 플랜지에 대한 공동 기록 표준은 독일 DIN 표준과 유사하므로 자세히 설명하지 않습니다.
2) 미국 플랜지 시스템: 미국 ANSI B16.5 "강관 플랜지 및 플랜지 파이프 피팅" ANSI B16.47A/B "대경 강철 플랜지"
A, 공칭 압력: 150psi(2.0Mpa), 300psi(5.0Mpa), 400psi(6.8Mpa), 600psi(10.0Mpa), 900psi(15.0Mpa), 1500psi(25.0Mpa), 2500psi(42)
B. 일반적인 계산 직경: 6~4000mm
C, 플랜지 구조 유형: 스트립 용접, 소켓 용접, 나사 연결, 느슨한 슬리브, 맞대기 용접 및 플랜지 커버
D, 플랜지 씰링 표면: 오목한 표면, 오목한 표면, 장부 홈 표면, 금속 링 연결 표면
3) ***JIS 파이프 플랜지: 일반적으로 석유화학 설비의 공공 작업에만 사용되며 국제적 영향이 거의 없고 세계에 독립적인 시스템이 없습니다.
3, 중국의 강관 플랜지 국가 표준 시스템 GB
1) 공칭 압력: 0.25mpa ~ 42.0mpa
A, 시리즈 1: PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42(메인 시리즈)
B, 시리즈 2: PN0.25, PN0.6, PN2.5, PN4.0
PN0.25, PN0.6, PN1.0, PN1.6, PN2.5 및 PN4.0의 플랜지는 독일 플랜지로 대표되는 유럽 플랜지 시스템에 속하고 나머지는 미국 플랜지로 대표되는 미국 플랜지 시스템에 속합니다. .
GB 표준에서 유럽 플랜지 시스템에 속하는 최대 공칭 압력 수준은 40Mpa이고 미국 플랜지 시스템에 속하는 최대 공칭 압력 수준은 42Mpa입니다.
2) 공칭 직경: 10mm~1500mm
3) 플랜지 구조:
일체형 플랜지
플랜지의 단위
A. 나사산 플랜지
용접 플랜지 맞대기 용접 플랜지
넥 소켓 용접 플랜지 플레이트 용접 플랜지가 있는 플랫 용접 플랜지
C. 느슨한 플랜지 맞대기 용접 링 느슨한 슬리브 넥 플랜지 맞대기 용접 링 느슨한 슬리브 플레이트 플랜지 플랫 용접 링 느슨한 슬리브 플레이트 플랜지 플립 느슨한 슬리브 플랜지
D. 플랜지 커버(블라인드 홀 플랜지)
E. 회전 플랜지
F. 앵커리지 플랜지
G. 표면 처리/클래딩 플랜지
