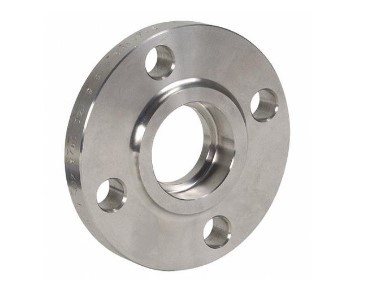

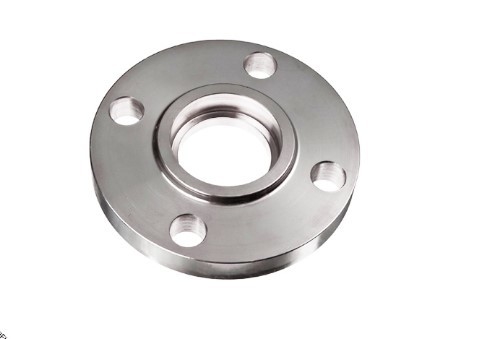

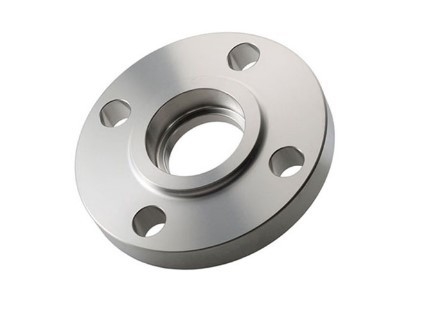

소켓 용접후란지는 SW 플랜지로서 단순화했습니다, 그것이 플랜지 구멍에서 (어깨와 같이) 함몰 구역을 가지고 있습니다, 이 어깨가 플랜지로 삽입한 파이프의 수심에서 설정하기 위해 가이드의 역할을 합니다. 소켓 융착 플랜지는 처음에 고압 작은 직경 배관 시스템의 설계를 했습니다.
구할 수 있는 재료 :
표준 :
탄소강 ASTM A105, ASTM A350 LF1/2, ASTM A181
합금 강 ASTM A182 F5, F9, F11, F22, F91
스테인레스 강 ASTM A182 F304/L, F316/L
외경 : 2500#에 달하는, 1/2 인치 내지 24 인치
특정은 했습니다 : 900#에 달하는, 24 내지 60
벽 두께 : 일정 40 내지 160
정력 압력 : 클래스 150이 2500을 분류합니다
페이스형 : RF, RTJ
사용하는 방법
관구 마개를 소켓 용접후란지에 삽입하시오 그러면 파이프 바닥이 숄더 영역을 접촉하고 1.6 밀리미터를 후퇴할 때까지 삽입한 파이프의 (1/16 ") 거리는 그리고 나서 필렛 용접을 합니다. 점은 플랜지와 파이프 또는 맞춤 사이에 팽창 층 (1 필릿 용접)를 만드는 것입니다.
발생된 소켓 융착 플랜지는 어떻습니까
소켓 웰딩 플랜지는 첫째로 스테인레스 강 과열기를 위해 사용할 것이었고, 크랙킹하는 결함을 피하기 위한 요금이 가열 공정에서 열 응력에 의해 발생되었고, 년 개발 뒤에 그것이 물질의 모든 유형을 위해 표준 응용이 되었습니다.
장점
- 소켓 용접후란지는 누출의 위험한 것 최소화하기 위해, 나사목 플랜지를 대체할 수 있었습니다.
- 용접되는 것 전에 베벨링에 대한 어떤 필요.
- 파이프의 밖의 용접 작업이 파이프를 관통하지 않을 것입니다
