스터브 끝으로 합금 랩 합동 플랜지: 유연하고 비용 효율적입니다CLASS300 ASME B16.5

특수 합금 시스템을 위한 얼로이 랩 조인트 플랜지(Stub End 포함): 유연하고 비용 효율적인 정렬

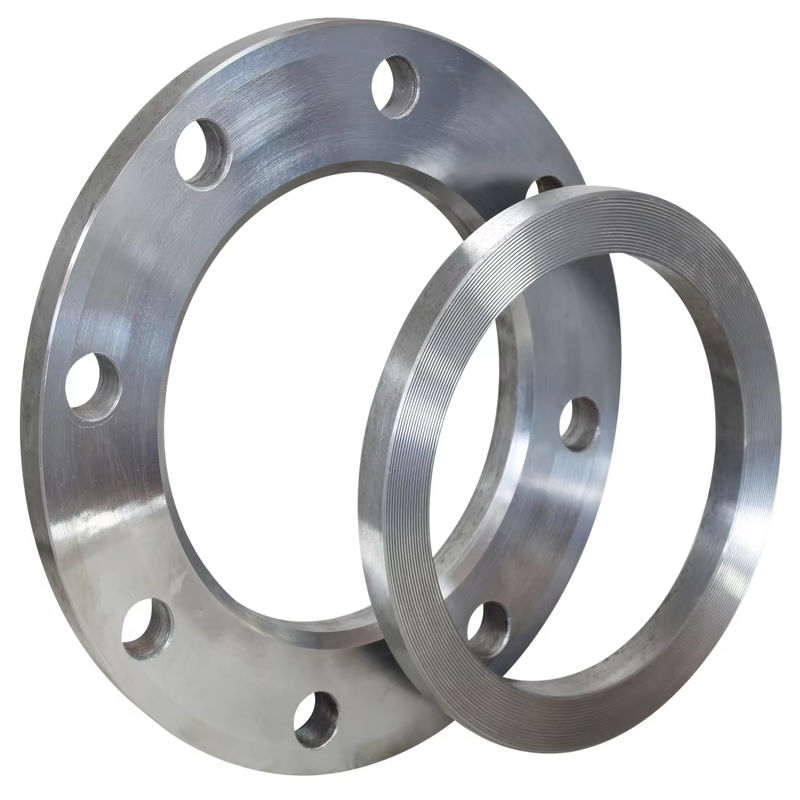

얼로이 강 랩 조인트 플랜지 시스템은 두 부분으로 구성됩니다: 스터브 엔드(동일하거나 더 우수한 합금으로 제작)와 백킹 플랜지(덜 비싼 탄소강으로 제작 가능). 플랜지는 스터브 엔드를 중심으로 자유롭게 회전하여 볼트 구멍 정렬을 완벽하게 하고, 특히 공간이 제한적이거나 빈번한 분해가 필요한 시스템에서 설치를 단순화합니다. 이 디자인은 부식 방지 합금이 비싼 경우 매우 경제적입니다.

제품 설명:
백킹 플랜지는 솟아오른 면과 스터브 엔드를 수용하기 위한 둥근 보어가 있는 낮은 허브가 있는 평평한 링입니다. 파이프에 용접되지 않습니다. 플랜지 면에 맞는 랩이 있는 스터브 엔드는 파이프에 맞대기 용접됩니다. 두 구성 요소는 결합 플랜지에 볼트로 고정하기 전에 함께 조립됩니다.

주요 매개변수:
스터브 엔드와 플랜지는 각각 치수에 대해 ASME B16.9 및 B16.5 표준을 준수합니다. 모든 압력 등급(Class 150 ~ Class 1500) 및 크기로 제공됩니다. 스터브 엔드 재료는 일반적으로 고급 합금(예: ASTM A403 WP316)인 반면, 백킹 플랜지는 탄소강(ASTM A105)일 수 있습니다.

응용 분야:
고가의 합금(예: 스테인리스강, 듀플렉스, 니켈 합금) 또는 라이닝된 배관 시스템에 이상적이며, 스터브 엔드만 특수 재료로 제작하면 됩니다. 식품 가공, 제약 및 펄프 & 제지 산업과 같이 청소 또는 검사를 위해 빈번한 해체가 필요한 시스템에 적합합니다. 또한 전체 파이프 어셈블리를 회전시키기 어려운 좁은 공간에서도 사용됩니다.

장점:
합금 스터브 엔드가 있는 탄소강 백킹 플랜지를 사용하여 상당한 비용 절감. 최종 조립 시 플랜지를 자유롭게 회전할 수 있으므로 볼트 구멍 정렬 문제를 제거합니다. 볼트 체결 시 플랜지 면의 마찰 및 마모를 줄입니다. 유지 보수 및 검사를 단순화합니다.

기능: 씰링 표면이 랩된 스터브 엔드에 의해 생성되는 플랜지 연결을 제공하는 반면, 백킹 플랜지는 볼트 체결을 위한 구조적 강도를 제공합니다. 이를 통해 파이프 시스템을 스터브 엔드와 파이프 사이의 용접 조인트를 방해하지 않고 쉽게 정렬하고 분해할 수 있습니다.
결제 및 송장 발행

신규 고객: 선금 50%, 선적 전 잔액 50%.

1. 전략적 고객: 선금 30%, 선하 증권 사본에 대한 70% 결제.
2. 장기 계약: 60일 신용 조건 이용 가능(신용 승인 대상).
3. 송장 발행: 13% VAT 특별 송장 제공; 수출용 FORM A 원산지 증명서.
4. 식별 시스템: 레이저 마킹에는 재료 코드, 압력 등급 및 흐름 방향 화살표가 포함됩니다.
5. 원산지

1. 당신은 무역 회사입니까 아니면 제조업체입니까?

저희는 제조업체입니다. Alibaba 인증을 확인할 수 있습니다.
2. 배송 시간은 얼마나 됩니까?
일반적으로 재고가 있는 경우 5-10일입니다. 재고가 없으면 15-20일이며, 수량에 따라 다릅니다.
3. 샘플을 제공합니까? 무료입니까 아니면 추가입니까?
예, 샘플을 무료로 제공할 수 있지만 운송 비용을 지불해야 합니다.
4. 지불 조건은 무엇입니까?
결제
=1000USD, 50% T/T 선불, 선적 전 잔액.
