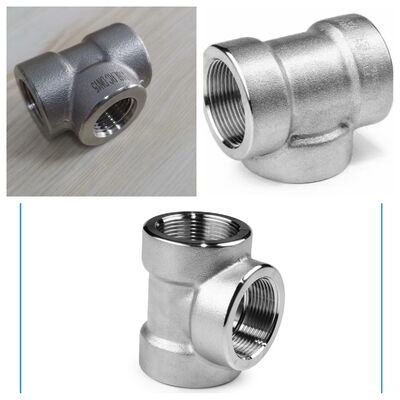

고품질 ASME B16.9/ASTM A403 WP316 304 SS 스테인리스 스틸 나사식 등경 티

듀플렉스 스테인리스 스틸 맞대기 용접 피팅 UNS S31803 리듀싱 티 3*2 ASME B16.9

티는 파이프 피팅 및 파이프 연결입니다. 파이프 피팅 티 또는 티 파이프 피팅이라고도 합니다.

주 파이프라인에서 분기 파이프로 사용되는 티 조인트.
티는 세 개의 개구부를 가지고 있습니다. 즉, 하나의 입구와 두 개의 출구입니다. 또는 두 개의 입구, 하나의 출구입니다.

화학 파이프 피팅에는 T자형과 Y자형이 있으며, 동일한 직경의 파이프 입구와

다른 직경의 파이프 입구도 있으며, 세 개의 동일하거나 다른 파이프라인의 수렴에 사용됩니다. 티의 주요 기능은 유체의 방향을 변경하는 것입니다.

파이프 직경 크기별 구분

동일 직경 티의 노즐 끝은 모두 동일한 크기입니다.
리듀서 티의 주 파이프 크기는 동일하지만 분기 파이프의 파이프 크기는 주 파이프의 파이프 크기보다 작습니다.
공정별 구분

1. 유압 확장
티의 유압 확장은 금속 재료의 축 방향으로 분기 파이프가 보상되는 성형 공정입니다. 이 공정은 특수 유압 프레스를 사용하며, 파이프 블랭크와 동일한 삼방 직경에 액체를 주입하고, 유압 프레스의 두 개의 수평 측면 실린더가 동기 정렬 움직임을 통해 파이프 블랭크를 압출합니다. 압착 후 파이프 블랭크의 부피가 작아지고, 파이프 블랭크 내부의 액체는 파이프 블랭크의 부피가 작아짐에 따라 압력이 상승합니다. 티 분기 파이프의 확장에 필요한 압력에 도달하면, 금속 재료는 측면 실린더와 파이프 블랭크 내부의 액체 압력의 이중 작용 하에 금형 공동을 따라 흐르고 분기 파이프를 확장합니다.
티의 유압 확장 공정은 한 번에 성형될 수 있으며 생산 효율이 높습니다. 티의 주 및 어깨 벽 두께가 증가했습니다.
무봉제 티의 유압 확장 공정은 대형 장비가 필요하기 때문에 중국에서는 주로 DN400보다 작은 표준 벽 두께 티 제조에 사용됩니다. 적용 가능한 성형 재료는 저탄소강, 저합금강, 냉간 가공 경화 경향이 비교적 낮은 스테인리스강, 구리, 알루미늄, 티타늄 등 일부 비철금속 재료를 포함합니다.

개요

빠른 세부 정보

맞춤 지원:

OEM, ODM, OBM

원산지:

중국

브랜드 이름:

TOBO
기술:

용접
연결:

용접

모양:

리듀서

헤드 코드:
